Machine de remplissage liquide automatique
Les machines automatiques de remplissage de liquide sont un excellent moyen pour les entreprises d'améliorer l'efficacité et l'efficience de l'emballage de produits liquides. Ces machines augmentent la vitesse et la précision du remplissage des conteneurs et des bouteilles, ce qui permet à son tour d'économiser du temps et de l'argent.
Les systèmes entièrement automatisés sont destinés aux applications à haute vitesse et comprennent des convoyeurs et des commandes PLC électro / pneumatiques.
Ils conviennent à presque tous les liquides, y compris les liquides visqueux contenant des particules telles que les aliments, et peuvent accueillir des récipients de 5 ml à 5 litres. Les débits varient de 20 à 120 bouteilles par minute (1200-7200 / heure).
Que sont les machines de remplissage de liquide?
Les charges liquides aident à transporter un produit liquide d'un réservoir de stockage à un récipient ou une bouteille. Les machines de remplissage manuelles sont manuelles, tandis que les machines de remplissage automatiques ne nécessitent pas la présence d'un opérateur pour chaque remplissage individuel. En utilisant une machine de remplissage automatique, une entreprise peut s'attendre aux avantages suivants de son processus d'emballage.
La machine de remplissage de bouteilles de liquide automatique fonctionne selon le principe volumétrique avec seringue, piston et buse. Il est utilisé pour remplir le liquide en bouteille dans les industries de la pharmacie, de l'alimentation, des produits laitiers, des produits chimiques et des boissons.

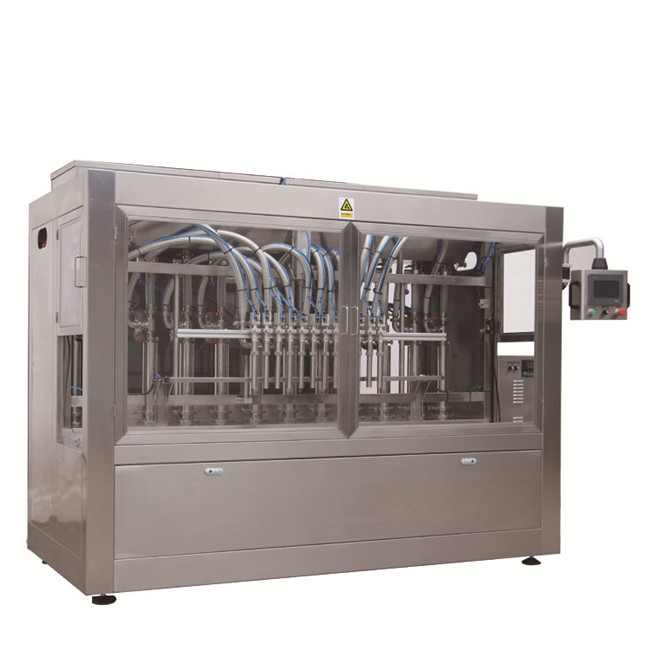

L'unité est compacte, polyvalente et enfermée dans un corps au fini élégant en acier inoxydable, se compose d'un convoyeur à lattes SS, d'unité d'entraînement avec seringue et piston, d'une buse à mouvement alternatif avec dispositifs d'auto-centrage et d'aucun récipient Aucun agencement de système de remplissage n'est une caractéristique standard de la machine . L'entraînement principal de la machine et l'entraînement du convoyeur se composent d'un motoréducteur à entraînement variable synchronisé.
Les conteneurs se déplaçant sur le convoyeur à lattes SS304 à partir de la table tournante ou de la machine à laver, alimentent sous les buses de remplissage via un système de butée pneumatique réglable. Le double système de butée à commande pneumatique et les buses à mouvement alternatif peuvent correspondre précisément au centrage du récipient sous les buses, pour éviter les déversements de liquide sur le récipient. Le liquide aspire par seringue et piston et remplit le flacon par la buse. La somnolence de remplissage peut être réglable par un bloc d'entraînement excentrique. Pour minimiser le moussage, la buse réglable se déplacera selon la dose de remplissage, la buse montera lentement du niveau inférieur du flacon vers le col pendant le remplissage.
Avantages de l'utilisation de machines automatiques de remplissage de liquide
Le premier avantage de l'utilisation des machines de remplissage automatiques est qu'elles sont fiables et cohérentes pour remplir les conteneurs avec la bonne quantité. Par rapport à verser du liquide à la main, la machine de remplissage automatique remplira avec précision un récipient sur une base régulière.
Deuxièmement, les remplisseuses automatiques sont plus rapides que la coulée manuelle. À un certain niveau de production, il devient peu pratique et trop coûteux d'engager du travail manuel pour verser du liquide dans chaque bouteille.
Enfin, les remplisseuses automatiques contribuent à augmenter la capacité des commandes qu'une entreprise peut exécuter. Par rapport à la coulée manuelle, les machines de remplissage automatiques aident une entreprise à répondre à la demande de ses clients en augmentant leur production.
Les remplisseuses en ligne ou en ligne sont parmi les remplisseuses les plus populaires et les plus utilisées de Filling Equipment. Nous proposons des systèmes de machines de remplissage automatiques pour répondre aux différents besoins de l'industrie. Ces charges sont un bon début pour automatiser progressivement votre ligne de production et répondre à une demande toujours croissante de vos produits.
Les machines de remplissage en ligne transportent et remplissent plusieurs bouteilles en ligne droite. Pour les systèmes automatiques, l'utilisateur définit la configuration de la machine, en termes de quantité de produit de remplissage par conteneur. Les semi-automatiques nécessitent cependant une application plus humaine pour contrôler la quantité de produit qui entre dans la bouteille, le pot ou la boîte.
La précision est un élément à considérer lors de la recherche d'une machine de remplissage automatique. la précision peut être mesurée par la configuration qu'elle transporte: niveau volumétrique ou liquide. Un réglage volumétrique est plus précis et idéal pour les produits qui doivent être en quantités exactes. Cependant, beaucoup choisissent un réglage de niveau de liquide car il est peu coûteux et efficace.
La plupart des produits liquides utilisent un réglage de niveau de liquide pour garantir que les contenants sont remplis de la bonne quantité. La large gamme de machines de remplissage en ligne de Filling Equipment garantit la précision du processus, de sorte que vous n'avez pas à vous soucier du remplissage de l'ensemble du conteneur. Cela garantit également la satisfaction de vos clients lorsqu'ils achètent un ou l'un de vos produits.
Si vous souhaitez augmenter la précision et l'efficacité de votre processus de remplissage, pensez à nos systèmes de remplissage automatiques. Bien qu'ils ne soient pas aussi rapides que nos systèmes de remplissage plus avancés, ils sont suffisamment efficaces pour répondre aux exigences de l'industrie, en particulier ceux qui commencent tout juste à moderniser leurs lignes de production. Une machine de remplissage en ligne droite est un excellent moyen d'augmenter votre production afin de vous développer dans un marché plus grand à l'avenir.
Toute exécution, tant sur nos buses de liquide que sur nos machines, est garantie.
Les machines de remplissage automatiques augmentent considérablement la quantité de produits liquides qu'une entreprise peut emballer au cours d'une période donnée. Ils sont plus rapides, fiables et plus cohérents dans le remplissage de liquide dans des conteneurs, par rapport à la coulée manuelle. Que votre entreprise travaille avec des aliments et des boissons, des produits pharmaceutiques, des cosmétiques ou des produits chimiques, ils peuvent tous bénéficier de l'utilisation de la machine de remplissage automatique pour emballer leurs produits.
