Machine d'étiquetage automatique de conteneurs ronds de type vertical

Cette machine est applicable pour l'étiquetage de surface circulaire, tel que le récipient rond, la description détaillée de l'application comme le tableau suivant:

Problème	Description de l'application
Conteneur applicable	Les scénarios suivants peuvent être sélectionnés pour une machine: 1) Récipient rond, tel qu'une bouteille ronde 2) surface circulaire, telle qu'un conteneur avec une section d'arc circulaire
Type d'étiquette applicable	Étiquette autocollante 1) Non transparent comme norme 2) Transparent comme facultatif
Numéro de l'étiquette	1) 1 étiquette 2) 2 étiquettes imprimées sur un rouleau d'étiquettes

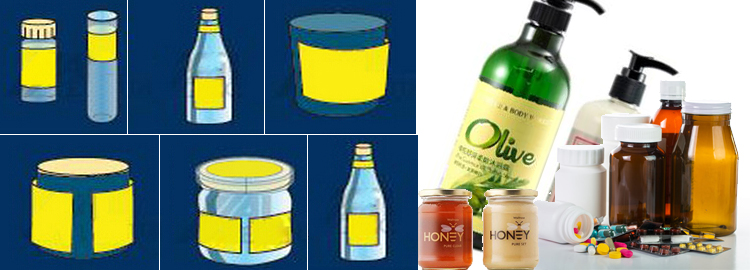

Voici le style de référence des conteneurs:

Caractéristiques standards

• Convient pour récipient rond, ou récipient avec une section d'arc de cercle, signal ou double étiquetage

• Acier inoxydable 304 et alliage d'aluminium de haute qualité comme construction de la machine

• Des têtes d'étiquetage uniques permettent un serrage et une tension de l'étiquette plus stables. Et assurer la précision de l'étiquetage.

• Le professionnel étiquetage l'appareil améliore la qualité de l'étiquetage. Pour assurer pas de rides et pas de bulles. Et l'étanchéité du chevauchement.

• Les échelles de calibrage sont un dispositif pratique pour l'adaptation de la forme du contenant

• Contrôle PLC et écran tactile HMI pour obtenir un fonctionnement intelligent et un dépannage

• Contrôle intelligent, suivi photoélectrique automatique, sans objet, sans étiquetage, sans correction automatique des étiquettes

Caractéristiques optionnelles

• Capteur de détection d'étiquetage transparent

• Impression en ligne de code barre

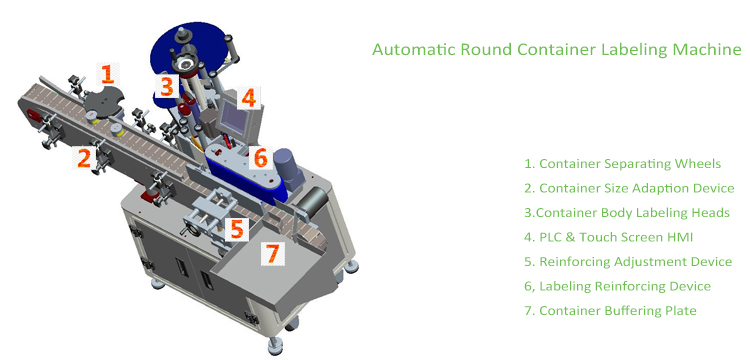

Selon le paramétrage du PLC via l'IHM à écran tactile, le conteneur du processus en amont, à travers le convoyeur. Passer les conteneurs séparant les roues ,. Sychonize avec conteneur et système de détection d'étiquetage, le conteneur obtient un étiquetage précis par les têtes d'étiquetage. Le dispositif de renforcement de l'étiquetage garantira la qualité de l'étiquetage comme étape finale.

À l'exception de la conception de la machine, la configuration des composants clés déterminera la qualité de la machine ou du système, voici la configuration de la liste restreinte des composants clés:

Non	Composants	Matériel / liste restreinte
1	Programmable Logic Controller	Delta, Siemens, Mitsubishi, Panosonic
2	Écran tactile	Weinview, Siemens, Delta, Kinco, Panosonic
3	Moteur pas à pas / servo	Teco, Delta, Panosonic, Leadshine
4	Convertisseur de fréquence	Delta, Schneider, Leadshine
5	Composants électriques clés	Schneider, Chint, Ls, Ark
6	Protection de clé et relais	Schneider, Delixi
7	Cylindre, filtre	Airtac, SMC
8	Cellule photoélectrique	Autonics, Keyence, Leuze, Panosonic, Datalogic

Catalogue 1J-x-xxxxx
Methode de CONTROLE	Automatique
Nombre d'étiquettes	1 comme standard ou 2 étiquettes imprimées sur le même rouleau d'étiquettes
Transparence de l'étiquette	Non transparent
Adhésif	Auto-adhésif, autocollant
Machine de codage / d'impression	Exclure
Largeur d'étiquette	15-150 mm - inclure le papier arrière
Longueur de l'étiquette	20-340mm
Vitesse d'étiquetage	30-80 pcs / min pour moteur normal 40-120 pcs / min pour servomoteur
tolérance d'étiquetage	+/- 1mm
Diamètre du conteneur	25-100 mm
Diamètre extérieur du rouleau	280mm-Max
Diamètre intérieur du rouleau	76mm
Vitesse standard	Servomoteur: 5 ~ 25m / min Moteur pas à pas: 5 ~ 19m / min
Air comprimé requis	N'est pas applicable
Consommation d'air	N'est pas applicable
Puissance requise	AC 220V 50 / 60HZ
La consommation d'électricité	0,53 kW
Poids approximatif (net)	185 kg
Dimension ('mm)	1950 * 1100 * 1300 mm

Pratiquement, par rapport à la machine simple du marché, nous nous concentrons davantage sur les détails, les avantages comme indiqué dans le tableau suivant:

Cible d'étiquetage	Notre conception
Pas de rides	Dispositif de guidage d'étiquette raisonnable, comprend a) Guidage et tirage d'étiquettes b) Maintien de la tension des étiquettes, c) processus de séparation d'étiquettes
Pas de bulles	Dispositifs d'étiquetage et de renforcement raisonnables
Étiquetage précis	a) Capteur de détection d'étiquette réglable de haute qualité et en position b) Dispositif de réglage de la position du conteneur c) Contrôle de synchronisation d'étiquetage
Fonctionnement flexible	a) Contrôle de la pédale / détection automatique b) Étiquettes simples ou doubles c) L'impression de code peut être intégrée d) Programmation flexible par PLC e) Protection nécessaire, comme les courts-circuits, les surcharges, etc.

Documentation

Afin de vous permettre de comprendre nos produits de manière pratique, les documents suivants sont disponibles, mais sans s'y limiter, à fournir au stade de l'achat

Non	Document	Code	La description
1	Guide de sélection des produits	SG	Pour sélectionner ou personnaliser les produits appropriés pour les clients sur la rétroaction du guide de sélection, qui incluent le contexte du projet, les paramètres et les exigences des autres clients
2	Profil des produits	PP	Pour permettre aux clients de comprendre la vue d'ensemble des produits, couvre les sections des fonctionnalités de base, application, construction, produits typiques, approbations et fonctionnalités optionnelles
3	Instruction d'installation	DANS	Expliquer l'étape d'installation de l'équipement et inclure également les instructions de mise en service
4	Manuel de l'Utilisateur	UM	Pour couvrir le contenu de l'opération et de la maintenance et du dépannage

Nos services

Personnalisation

Philosophie de personnalisation

Le produit démontrant peut ne pas répondre parfaitement à vos besoins, notre philosophie est de personnaliser votre besoin réel, de minimiser la capacité et la fonction de ralenti. Pour vous fournir des produits performants et équilibrés. Les facteurs suivants doivent être pris en compte lors de la personnalisation:

• Capteur de détection d'étiquetage transparent

• Impression en ligne de code barre

Guide de sélection

Des guides de sélection sont disponibles à la circulation, contactez-nous pour obtenir une sélection de produits et un support de personnalisation.

Déclaration

• Les images illustrées dans ce profil représentent des produits de la gamme, et soumises au design le plus récent ou personnalisé
• En raison du grand nombre de mises à jour de la documentation, les données indiquées dans ce profil peuvent ne pas être mises à jour en temps opportun, veuillez contacter notre service client pour la dernière version.
• Les caractéristiques ou fonctions apparaissent dans ce profil sous réserve de la description supplémentaire de l'offre
